Пользовательский интерфейс

Интерфейс окна BIM Classifier позволяет формировать свою систему кодового обозначения, создавая столько аспектов, сколько нужно для полного представления системы.

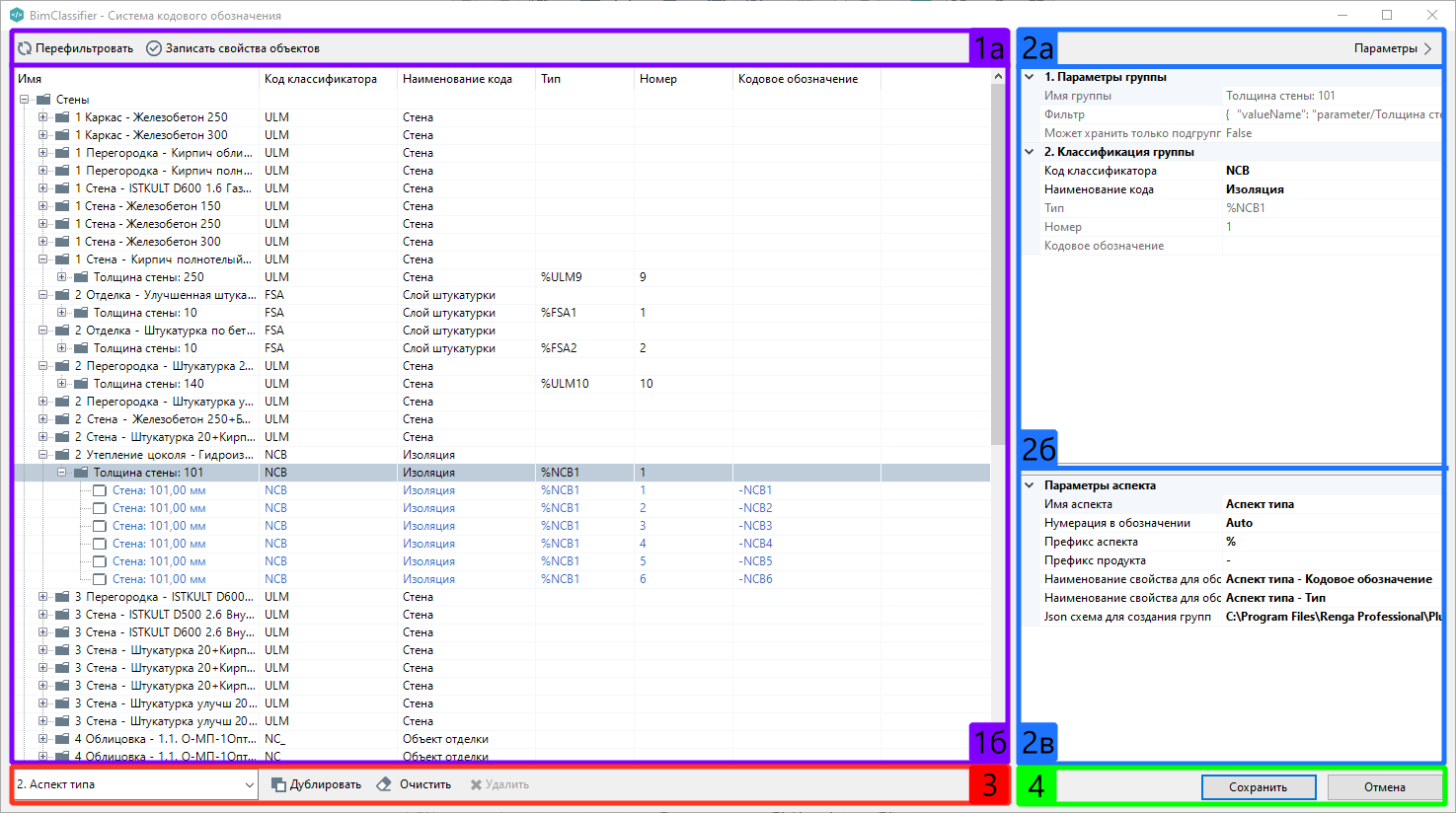

Окно BIM Classifier - Система кодового обозначения

Панель аспекта

Панель аспекта состоит из группы команд для работы с текущим аспектом [1а] и окна текущего аспекта [1б]. В окне текущего аспекта отображается сформированное дерево объектов ЦИМ, совмещенное с таблицей данных объектов.

Отображение атрибутов в таблице данных зависит от выбранного аспекта.

Для каждого объекта во всех аспектах отображаются атрибуты:

  • Код классификатора — назначается на панели параметров аспекта;

  • Наименование кода — назначается на панели параметров аспекта;

  • Номер — значение формируется автоматически или не формируется, исходя из параметра аспекта;

  • Кодовое обозначение — значение формируется автоматически.

Данные атрибуты в каждом аспекте могут принимать собственные уникальные значения.

В Аспекте типа отображается дополнительный атрибут Тип. Его значение формируется автоматически.

Дерево объектов ЦИМ

Дерево объектов ЦИМ формируется по группам и подгруппам по правилам пользователя. Код классификатора и наименование можно назначать как на отдельный объект, так и на всю группу/подгруппу.

Важно

При назначении Кода классификатора на группу все дочерние объекты принимают код своей группы автоматически.

В Аспекте типа последняя группа/подгруппа, которая непосредственно содержит объекты является типом.

Панель параметров аспекта

Панель параметров состоит из команды Скрыть/Показать панель [2а], параметров выделенного объекта в дереве объектов ЦИМ [2б] и параметров текущего аспекта [2в].

1. Параметры группы формируются автоматически из правил построения дерева объектов и даны только для чтения:

  • Имя группы — из JSON-схемы;

  • Фильтр — из JSON-схемы;

  • Может хранить только подгруппы — из JSON-схемы.

1. Параметры объекта формируются автоматически и даны только для чтения:

  • Имя объекта — имя объекта в ЦИМ Renga;

  • Уникальный идентификатор — уникальный идентификатор BIM Classifier.

2. Классификация группы/объекта:

  • Код классификатора — заполняется пользователем;

  • Наименование кода — заполняется пользователем;

  • Тип — формируется автоматически, дан только для чтения;

  • Номер — формируется автоматически, дан только для чтения;

  • Кодовое обозначение — формируется автоматически, дан только для чтения.

Параметры из группы 2. Классификация... отображаются в таблице данных аспекта.

Для всех аспектов Параметры аспекта состоят из:

  • Имя аспекта — вводится имя аспекта;

  • Нумерация в обозначении — задается будет ли использоваться автонумерация (Auto) или нет (None);

  • Префикс продукта — указывается префикс для кодового обозначения продукта;

  • Наименование свойства для обозначения продукта — указывается наименование пользовательского свойства, в которое будет записано кодовое обозначение продукта;

  • Json схема для создания групп — указывается файл схемы для аспекта.

Аспект типа дополнен еще двумя параметрами:

  • Префикс типа — указывается префикс для кодового обозначения типа;

  • Наименование свойства для обозначения типа — указывается наименование пользовательского свойства, в которое будет записано кодовое обозначение типа.

Важно

Аспект типа формирует 2 кодовых обозначения (продукта и типа), а Простой аспект формирует 1 кодовое обозначение (продукта).

Работа в нескольких аспектах

Переключать аспекты можно через раскрывающийся список [3], расположенный под панелью текущего аспекта. По умолчанию BIM Classifier предоставляет возможность работы в двух аспектах: Аспект типа и Простой аспект. С помощью команд аспектов [3] можно создавать новые пользовательские аспекты, на основе заданных по умолчанию.
