Примеры

Добавление префикса в наименование автогрупп

Наименование автогрупп берется из значений атрибута, указанного в autoGroupBy. Опциональный атрибут prefixGroupName добавляет префикс в наименование групп. Рассмотрим пример правила для группы «Стены»:

Правило декомпозиции группы «Стены».

{
  "groupName": "Стены",
  "filter": {
    "valueName": "ObjectType",
    "instruction": "exact",
    "value": "Wall"
  },
  "subgroups": [
    {
      "autoGroupBy": "Многослойный материал/Name",
      "subgroups": [
        {
          "autoGroupBy": "parameter/Толщина стены",
          "prefixGroupName": "Толщина стены: "
        }
      ]
    }
  ]
}

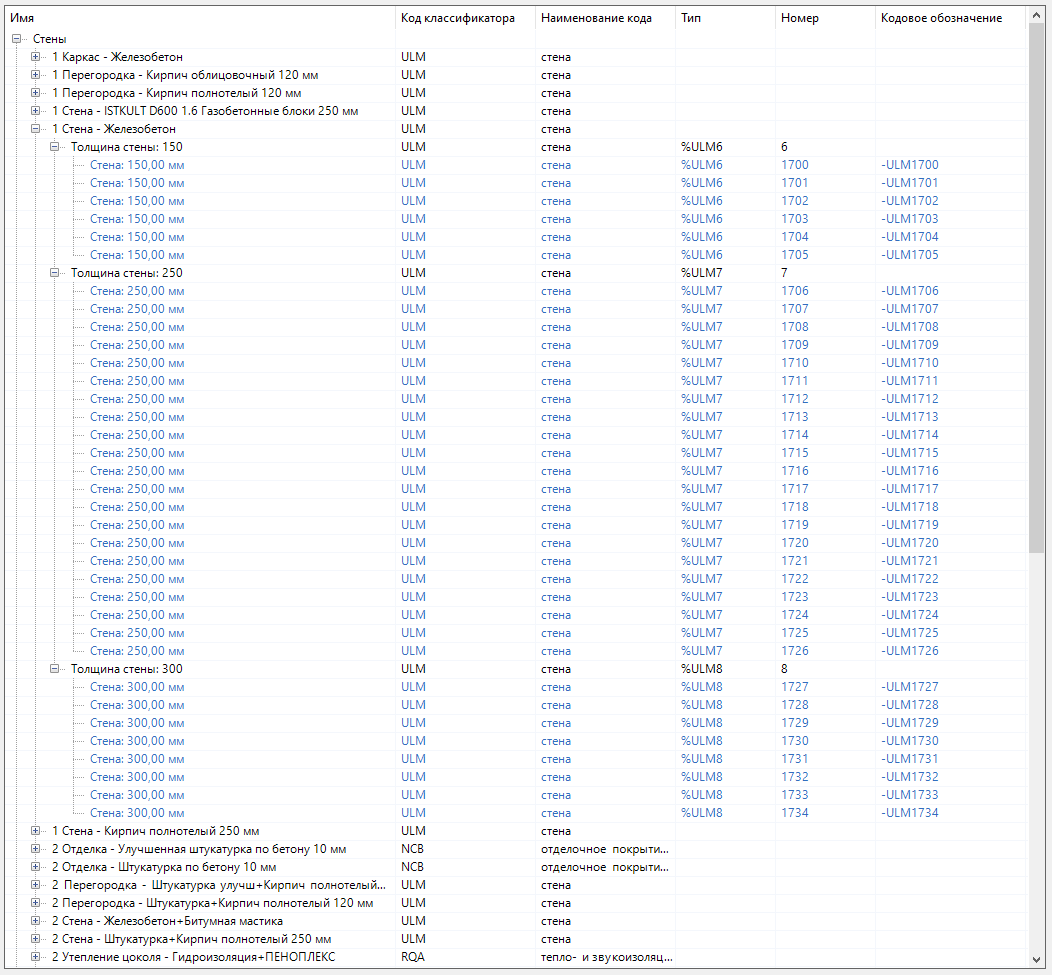

В группу «Стены» отбираются все объекты ЦИМ с ObjectType равным Wall. Декомпозиция объектов данной группы будет строится в два уровня. На первом уровне все объекты будут распределены по автогруппам по атрибуту Многослойный материал/Name. На втором - каждая сформированная подгруппа будет декомпозирована ещё на более мелкие подгруппы по атрибуту parameter/Толщина стены. Значение данного атрибута - это расчетная характеристика (численное значение) толщины стены. Чтобы наименование автогрупп сделать более информативным добавляем префикс «Толщина стены: « в параметре prefixGroupName:

Группировка без объектов

Существует возможность создавать группы, которые не будут хранить объекты, а только подгруппы. Рассмотрим пример правила для группы «Трубопроводные системы»:

Правило декомпозиции группы «Трубопроводные системы».

{
    "groupName": "Трубопроводные системы",
    "storeSubgroupsOnly": true,
    "subgroups": [
        {
            "groupName": "Оборудование",
            // параметры группы
        },
        {
            "groupName": "Отопительное оборудование",
            // параметры группы
        },
        {
            "groupName": "Санитарные приборы",
            // параметры группы
        },
        {
            "groupName": "Трубы",
            // параметры группы
        },
        {
            "groupName": "Детали трубопровода",
            // параметры группы
        },
        {
            "groupName": "Трубопроводная арматура",
            // параметры группы
        }
    ]
}

Группа «Трубопроводные системы» является подобием раздела для входящих в нее подгрупп, но сама по себе объектов не хранит, так как указан параметр "storeSubgroupsOnly": true (по-умолчанию значение равно false). При значении, равным false, все объекты, не вошедшие в подгруппы, стали бы принадлежать данной группе, поскольку у группы «Трубопроводные системы» не указан фильтр, т.е. она будет принимать все несгруппированные объекты ЦИМ:

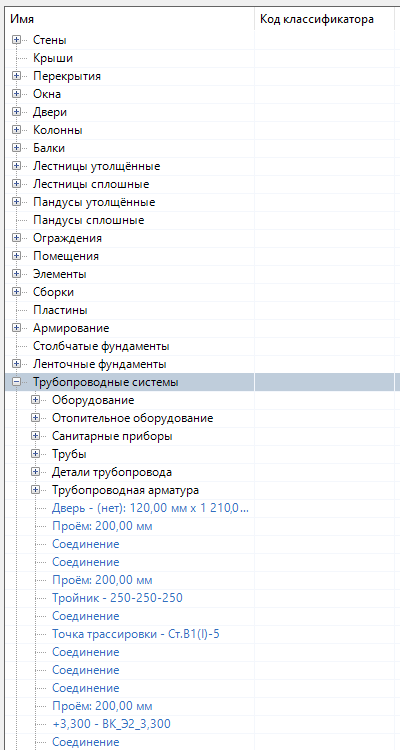

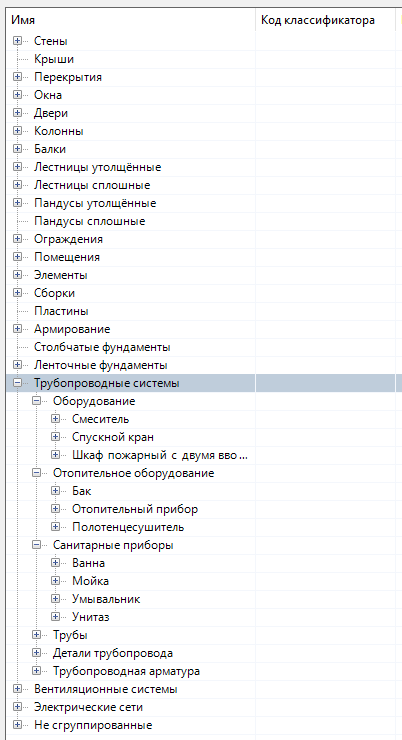

storeSubgroupsOnly = true	storeSubgroupsOnly = false
