Группы (groups)

Иерархия (дерево объектов) строится по группам объектов, схожим по определенным признакам.

Корневой или родительской группой является сама ЦИМ Renga, содержащая все объекты проекта. Объекты, в свою очередь, группируются по подгруппам внутри родительской группы по принципу „от общего к частному“:

Родительская группа Модель, включащая все подгруппы дерева объектов.
 1{
 2    "groupName": "Модель",
 3    "subgroups": [
 4        {
 5            "groupName": "Стены",
 6            "subgroups": [..]
 7        },
 8        {
 9            "groupName": "Перекрытия",
10            "subgroups": [..]
11        },
12        ..
13    ]
14}

Корневая группа в дереве объектов не отображается, она служит только для формирования дальнейших подгрупп:

_images/StartTree.png

Количество подгрупп в одной группе и уровней вложенности подгрупп - не ограничивается. Таким образом, пользователь может построить любую произвольную иерархию объектов.

Группы могут быть:

  1. Пользовательские (указываемые пользователем вручную)

  2. Автоматические

Пользовательские (manual)

Группы, в которых будут находится только те объекты ЦИМ, которые соответствуют параметрам, заданным пользователем.

Задаются с помощью следующих атрибутов:

  • groupName — имя группы/подгруппы;

  • filter — (optional) фильтр, отбирающий объекты в группу по указанным критериям. Если не указан, то группа принимает все не сгруппированные объекты;

  • storeSubgroupsOnly — „Хранить только подгруппы“ (optional) булевый параметр (true/false). По-умолчанию равен false. Если равен true, то все объекты, не входящие в подгруппы, будут исключены из группы;

  • subgroups — (optional) коллекция подгрупп, входящих в данную группу.

Автоматические (auto)

Позволяют сформировать автоматически несколько подгрупп объектов, разделенных общим признаком, указанным в параметре autoGroupBy.

Задаются с помощью следующих атрибутов:

  • autoGroupBy — имя атрибута, по которому будут отбираться объекты в подгруппы. Наименования подгрупп будут браться из значений данного атрибута;

  • prefixGroupName — (optional) префикс в наименовании подгрупп;

  • subgroups — (optional) коллекция подгрупп, входящих в данные группы.

Рассмотрим пример. Мы создали группу Электроустановочные изделия, в которую (с помощью фильтра) отобрали из всей ЦИМ объекты, у которых ObjectType соответствует WiringAccessory. Эти объекты будут разделены по автоматическим подгруппам, которые будут группировать объекты по значению атрибута Стиль электроустановочного изделия/Name:

Группа Электроустановочные изделия, в которую попадают все объекты с ObjectType равным WiringAccessor, включающая подгруппы, разделенные по Стиль электроустановочного изделия/Name.
 1{
 2    "groupName": "Электроустановочные изделия",
 3    "filter": {
 4        "valueName": "ObjectType",
 5        "instruction": "exact",
 6        "value": "WiringAccessory"
 7    },
 8    "subgroups": [
 9        {
10            "autoGroupBy": "Стиль электроустановочного изделия/Name"
11        }
12    ]
13}

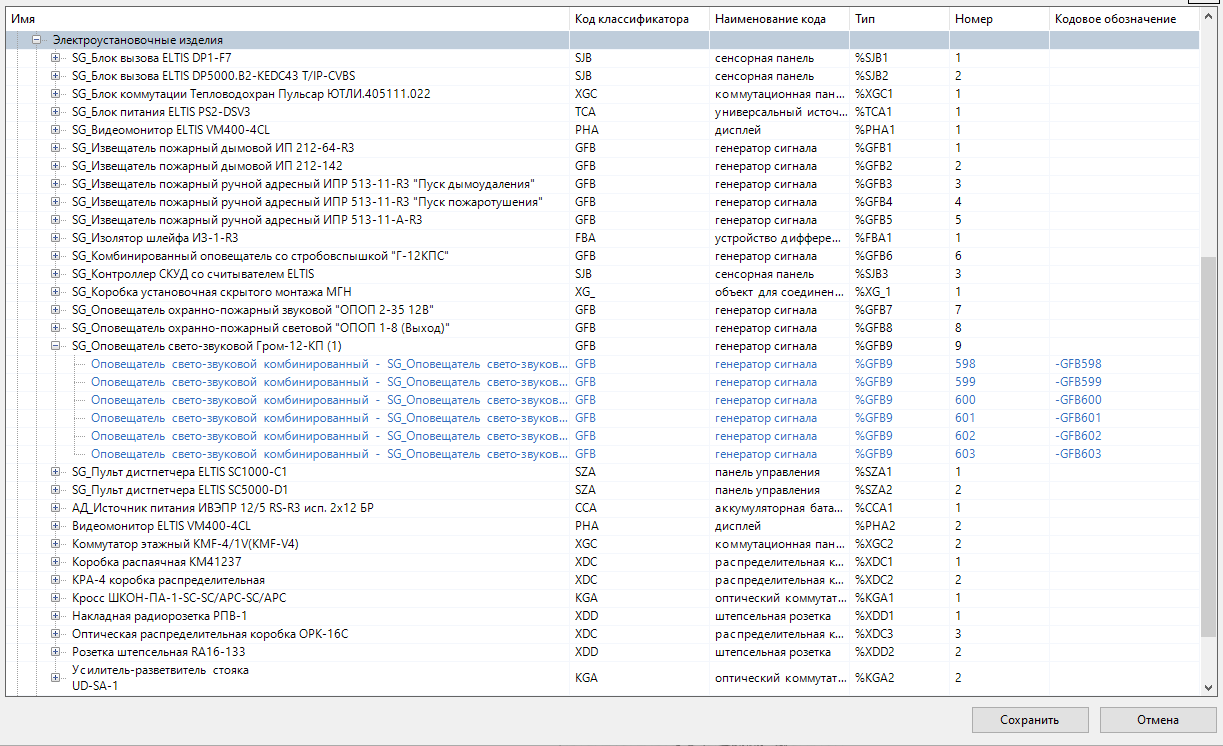

По таким правилам BIM Classifier сформирует подобное дерево объектов:

_images/WiringAccessoriesTree.png
